В нестандартном заказе могут меняться рисунок и форма фасада, покрытие, вырезы, расположение пазов, обработка с двух сторон или сочетание нескольких деталей в одной композиции. Чтобы рассчитать и изготовить такой заказ, нам нужны не только рендер или фотография, а однозначный список деталей и технические данные по каждой позиции.
На нашей фабрике мы изготавливаем гладкие и фрезерованные фасады из МДФ в ПВХ-плёнке и эмали. Мебель и её конструкцию проектирует технолог заказчика. Мы проверяем, можно ли изготовить подготовленный комплект деталей, согласовываем документы и производим заказ по утверждённым параметрам.
Если вам нужен проект кухни или шкафа целиком, сначала его должен подготовить мебельный технолог. Если нужны фасады и отдельные детали для уже спроектированной мебели, можно готовить заявку на фабрику.
Что именно может быть нестандартным
| Вариант заказа | Что меняется | Что нужно для оформления заказа |
|---|---|---|
| Каталожная модель в размерах проекта | Размеры детали, покрытие, цвет, направление текстуры плёнки, присадка | Список деталей с размерами, артикул модели, декор или цвет; для присадки - карта присадки либо согласованный БАЗИС-файл |
| Адаптация стандартной фрезеровки | Пропорции рисунка, положение пазов, переход рисунка с фасада на фасад, композиция из нескольких деталей | Список деталей с точными размерами и описанием каждой позиции, развёртка, чертежи и разрезы сложных мест |
| Полностью индивидуальное исполнение | Рисунок, форма, покрытие, вырезы, обработка с двух сторон, радиус или сочетание деталей | Однозначный список деталей, чертежи и разрезы, описание покрытия, фотография, рисунок или визуализация результата |
Даже гладкий фасад делается в размерах конкретной мебели. Но для каталожной модели достаточно правильно заполненного бланка, а для нового контура или рисунка нужны дополнительные чертежи. Возможность изготовления нестандарта мы подтверждаем до оплаты и запуска заказа.

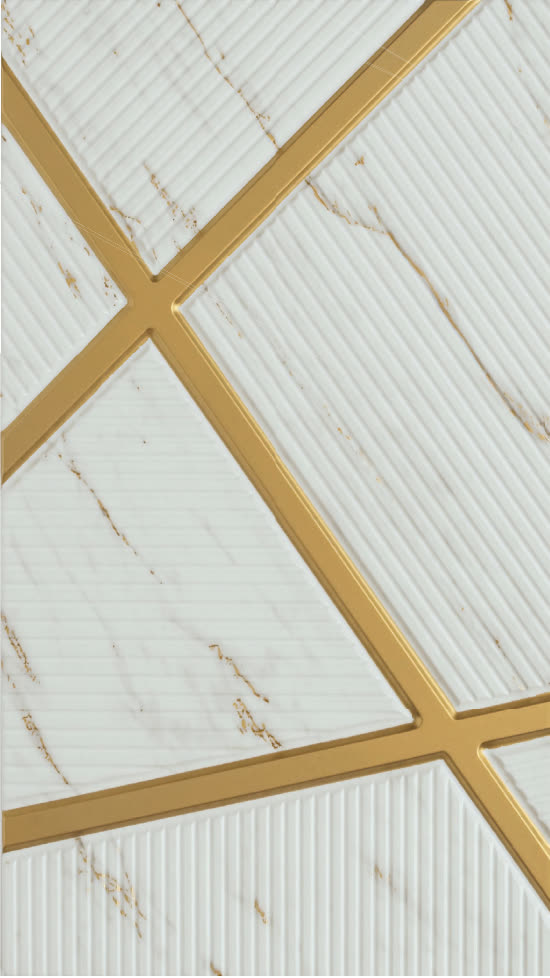

Пример: стандартный фасад «Кэтти» и нестандартная композиция кухни
В проекте кухни стандартную модель фасада можно использовать без изменений либо адаптировать под общую композицию. Во втором случае одного рендера недостаточно. Технологу заказчика нужно определить размеры каждой детали, точки начала и окончания линий, ширину и глубину пазов, зазоры и направление текстуры плёнки.
Эти данные передают в развёртке, чертеже фрезеровки, спецификации и бланке заказа. Если каждый фасад оформляется отдельным чертежом, из документов должно быть понятно, как детали складываются в общую композицию.
Сначала проектируют изделие, потом составляют заявку на фасады
Вопрос «какой максимальный фасад вы делаете?» нельзя рассматривать отдельно от модели и покрытия. Сначала технолог заказчика проектирует изделие с учётом технических условий для каждой детали. После этого составляет заявку: указывает размеры, модель или фрезеровку, материал, покрытие и присадку, если она нужна.
Рабочий инструмент технолога
Запросить технический каталог фасадов
В техническом каталоге собраны модели фасадов и данные, которые помогают технологу выбрать исполнение и подготовить заявку. Каталог предоставляется платно. Актуальную стоимость и условия получения сообщит менеджер.
Например, для гладкого фасада «Без рисунка, Тип 1» сейчас указаны следующие диапазоны:
| Исполнение конкретной модели | Высота | Ширина |
|---|---|---|
| ПВХ-плёнка | 116-2750 мм | 116-1200 мм |
| Эмаль | 116-2750 мм | 210-2050 мм |
Эти размеры относятся к одной гладкой модели. Их нельзя автоматически переносить на фасад с глубокой фрезеровкой, деталь под стекло или радиусное изделие. Для другого исполнения нужно открыть его карточку и ТУ либо уточнить параметры у менеджера.
Как оформить индивидуальную фрезеровку
В нашем каталоге более 100 видов фрезеровок. Если подходит готовая модель, в заявке указывают её артикул и размеры деталей. Адаптация стандартной фрезеровки или новый рисунок оформляются по чертежам технолога заказчика.
На чертеже нужны:
- габариты детали;
- размеры и привязки пазов и фрезеровок относительно краёв;
- ширина и глубина пазов;
- дополнительные виды, разрезы и местные виды, если одного изображения недостаточно.

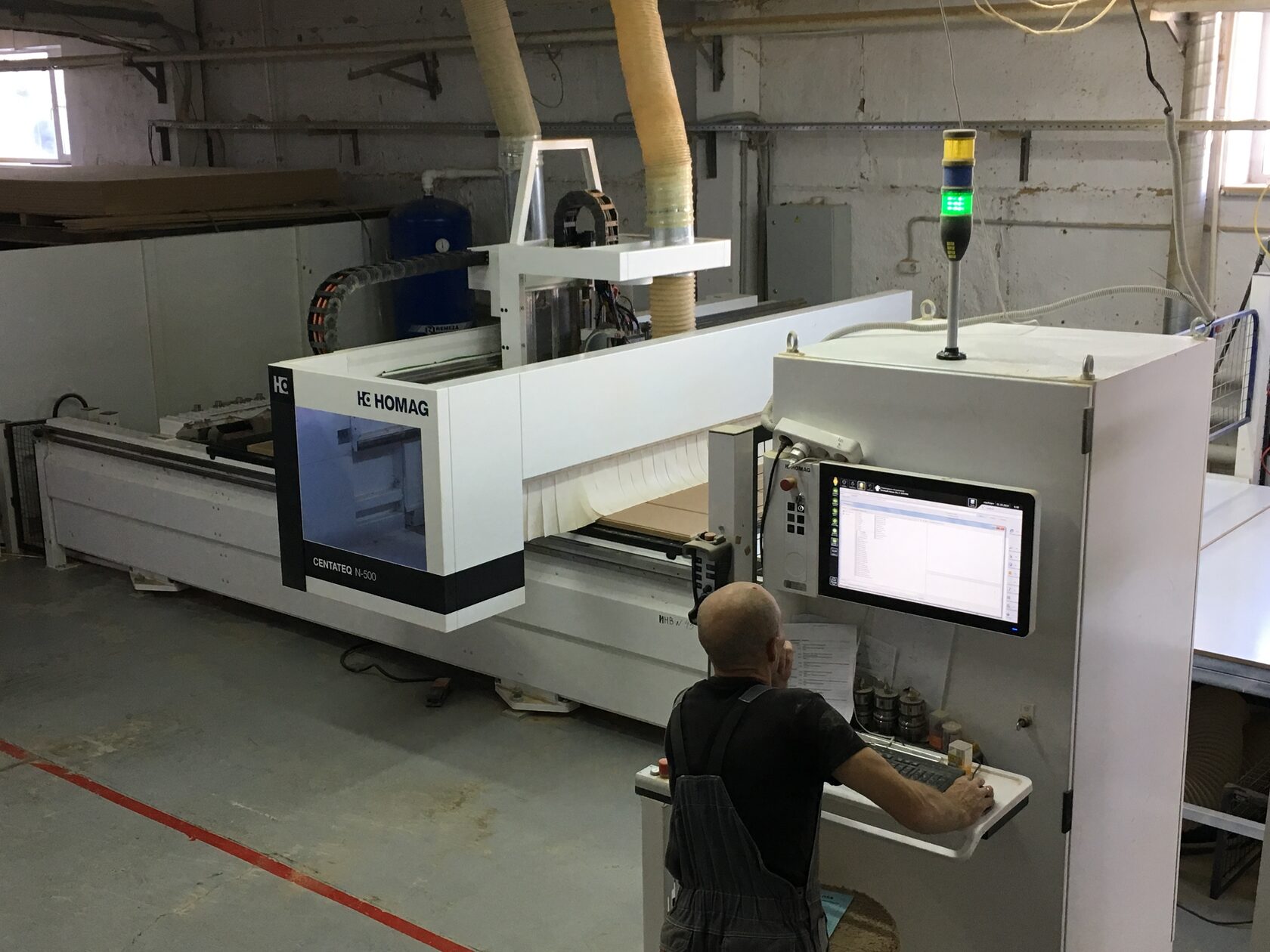

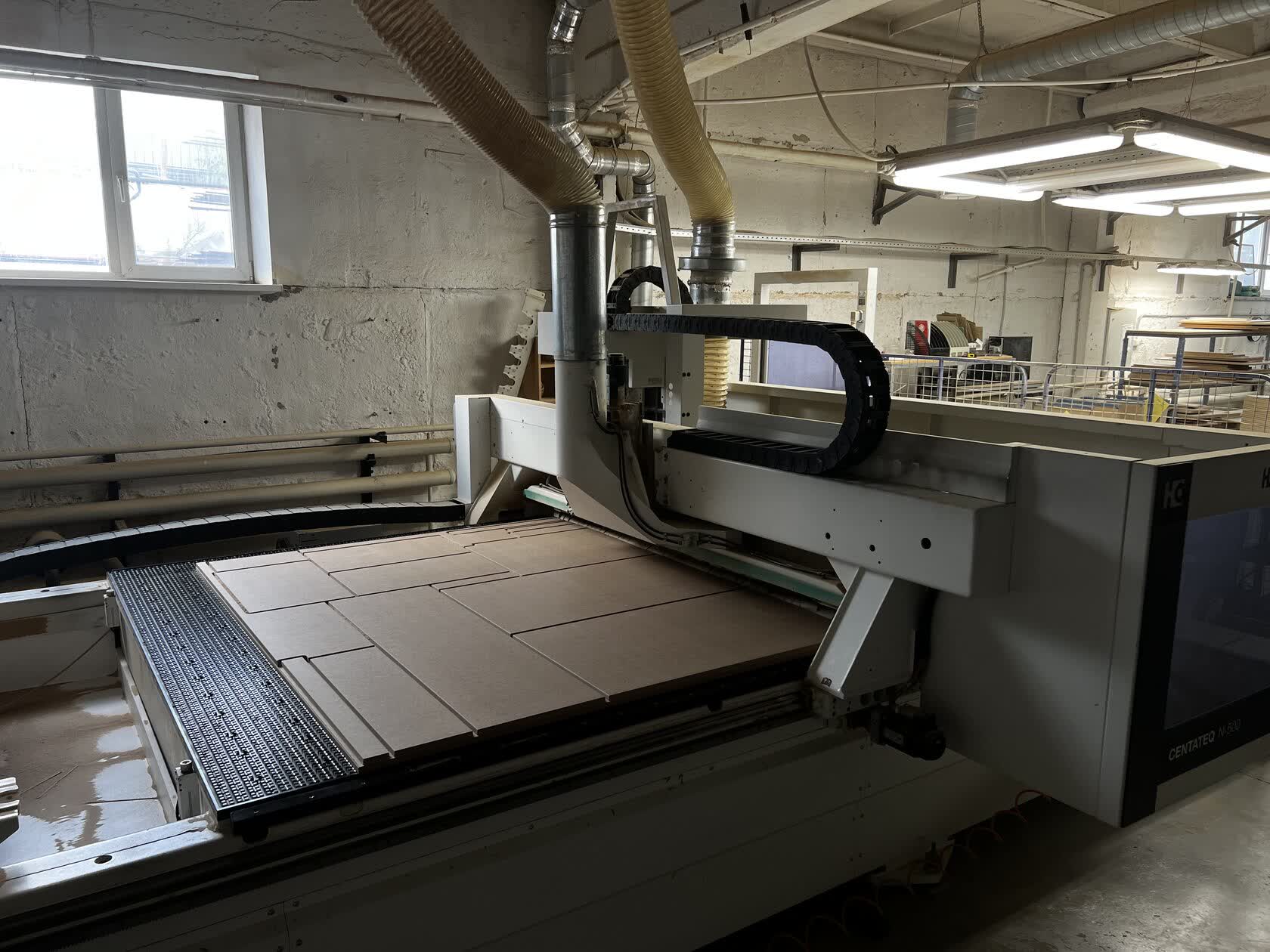

ЧПУ не читает PDF или фотографию напрямую. Согласованный чертёж из AutoCAD либо другого заранее согласованного CAD-формата технологически подготавливают и переводят в управляющую программу оборудования. Поэтому контуры, размеры и привязки должны быть однозначно согласованы до оплаты. Если данных недостаточно или чертёж можно понять по-разному, заказ не запускают. После оплаты и передачи в производство изменения не принимаются: операции уже заложены в нестинг и производственную программу.
В ПВХ-плёнке нельзя делать острые внутренние углы: плёнка может порваться, собраться в складку или залом, а при растяжении дать белёсое пятно. Геометрию рисунка нужно проектировать с учётом инструмента и покрытия.
«Фасад-конструктор»: композиция с декоративным элементом
В «Фасаде-конструкторе» композицию создаёт накладной декоративный элемент - молдинг, который проходит по нескольким фасадам. Его положение нужно связать со стыками и размерами всех деталей.
Удобнее всего показать композицию на общей развёртке. Если общей развёртки нет, заказ можно изготовить по подробным чертежам каждого отдельного фасада. На каждом чертеже должны быть точные размеры и положение декоративного элемента, чтобы после сборки части совпали.
Покрытия для индивидуального проекта
После выбора модели указывают ПВХ-декор или цвет эмали. Для нестандартной детали важны не только название цвета, но и направление текстуры плёнки, степень блеска и вид покрытия, записанные в соответствующем бланке.
Для акцентных фасадов у нас есть серия «АртЭмаль»: Браш с направленной фактурой и металлическим блеском; Мрамор с ручной многослойной росписью; Оксид, Бетон и Керамика с характером соответствующих поверхностей; Дерево и Кожа с фактурой по специальному грунту. Для «Мрамора» можно выбрать готовый образец или согласовать физический образец по референсу. Ручная роспись не повторяется один в один, поэтому в образце фиксируют палитру и характер рисунка.
Что указать для радиусных фасадов
Для радиусного фасада в наших действующих бланках указывают высоту, радиус, угол и внутреннюю длину дуги. Именно длина дуги названа в ТУ основным параметром при приёмке заказа. Хорду можно приложить как контрольный размер на чертеже, если она важна для подгонки, но в действующем бланке отдельного поля для неё нет.
Если несколько радиусных фасадов находятся друг над другом, должны стыковаться или расположены в разных углах одной композиции, это показывают на общей развёртке. У радиусных деталей есть технологические допуски, и возможное отклонение геометрии заметнее всего на соседних и стыкуемых элементах. Поэтому взаимное положение деталей нужно задать до оформления заказа.
Как сочетать МДФ с фасадами в алюминиевом профиле
Глухие фасады из МДФ можно сочетать с витринами в алюминиевом профиле. Мы можем окрасить профиль в другой цвет под интерьер и выкрасить внутреннюю вставку в тот же цвет. Такое решение также сочетается с покрытием Браш. Профиль, заполнение, цвет, размер и присадку указывают в заявке на алюминиевые фасады. Подробнее об исполнениях рассказано в статье о фасадах в алюминиевом профиле.
Что прислать для проверки возможности изготовления
Для первого технического ответа подготовьте:
- проект или развёртку изделия;
- список деталей с точными размерами и понятным описанием каждой позиции;
- выбранную модель из каталога либо чертёж индивидуальной геометрии;
- покрытие, декор или цвет;
- чертежи и разрезы сложных мест;
- фотографию, рисунок или визуализацию результата;
- для присадки - карту присадки либо файл из БАЗИС-Мебельщика в согласованном формате.
Это материалы для проверки возможности производства и согласования заказа. Лучше использовать нашу форму для соответствующего вида изделий. Можно передать собственный документ, если в нём однозначно перечислены детали и все необходимые параметры. Обычные фасады, радиусные изделия и декоративные элементы оформляют в соответствующих бланках. Индивидуальные пазы, обработку с двух сторон, разную толщину и сложный контур описывают приложенными чертежами и разрезами по правилам оформления конкретной детали.
Если нестандартной детали нужна присадка, отдельно передают чертёж детали и карту присадки либо согласованный БАЗИС-файл.
Что получает заказчик после технического согласования
Результат проверки - согласованный сводный технический документ с подробным описанием заказа и приложенными чертежами. В нём должны совпадать список деталей, размеры, фрезеровка, покрытие, присадка и остальные операции.
До оплаты заказчик и менеджер согласуют итоговый документ. После запуска в производство изменения и дополнения не принимаются.
Почему согласование нестандарта занимает больше времени
Менеджер не всегда может сразу подтвердить, что конкретный нестандарт получится изготовить. Заявку согласовывают с производственными отделами. На решение влияют конструкция детали, наличие нужного материала, объём партии и возможность выполнить необходимые операции в текущем производственном процессе.
Индивидуальные проекты обычно требуют больше времени и стоят дороже стандартных. Такой заказ выходит за рамки штатного автоматизированного производства: техническим специалистам нужно подготовить отдельные программные операции и дополнительно контролировать прохождение заказа.
Расчёт индивидуального проекта
Рассчитать стоимость нестандартного заказа
Подготовьте проект и список требуемых деталей с размерами и описанием. Оставьте контакт - менеджер свяжется с вами и согласует удобный способ передачи бланка заказа, чертежей, развёртки, БАЗИС-файла или визуализации.
